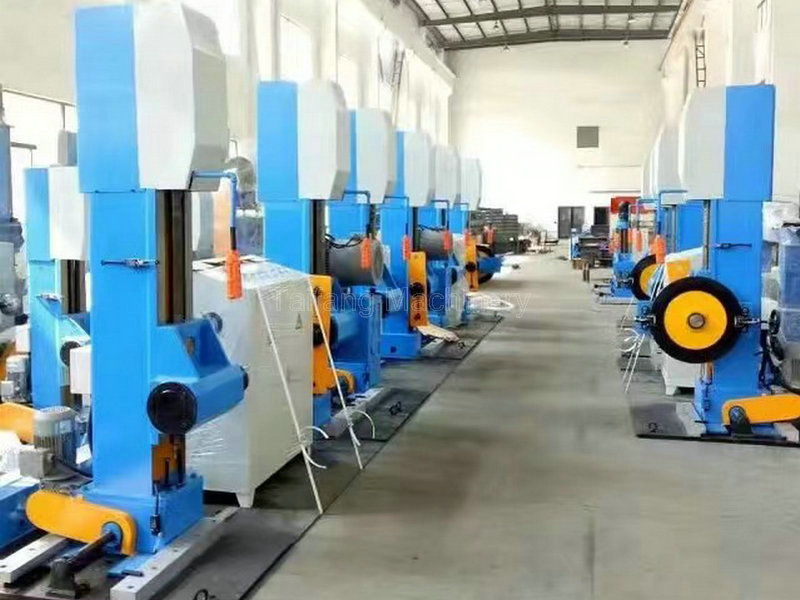

端軸式放線架

本機能滿足對線盤夾緊、放松、上升、下降、左右縱向移動等動作，保證線盤定位可靠。其中升降機構能左右頂針同時升降，也可以分別單獨升降，以調整線盤圓周左右高度一致，左右立柱可同時移動，也可以單獨移動，以便于調整線盤中心位置和夾緊線盤，超負荷則能自動保護。放線張力采用調整對稱摩擦片夾住碟片摩擦盤的松緊度，來控制放線的張力。

主要技術參數

1.適用收線盤規格：    PN1250～PN2500

2.線盤主軸升降范圍:   600-1330mm

3.線盤升降速度：      0.6m/min

4.升降電機功率:       BLYDo-35-1.5KG,交流50HZ 380V

5.線盤開合范圍:       750-2200mm

6.開合電機:           BLYDo-11-1.1KW,交流50HZ 380V

7.適用線纜直徑:       12-120mm

8.張力調節:           碟片摩擦盤

6.最大載重量：        ≤12噸
